移动式自吸反洗滤布滤池装置

所述滤布滤池反冲洗装置包括反冲洗靴,布气支管,气嘴,布气总管,进气阀,反冲洗抽水管和反冲洗泵,所述反冲洗靴与反冲洗抽水管相连接,所述反冲洗抽水管与反冲洗泵相连接,所述反冲洗靴开口处内侧上下各设有一个布气支管,所述布气支管上设有多个气嘴,所述布气支管与布气总管相连接,所述布气总管进气端设有进气阀,用于调节反冲洗时进气量,所述布气总管高出滤布最高工作水位.本发明的技术方案具有显著的滤布再生效果,降低运行成本。

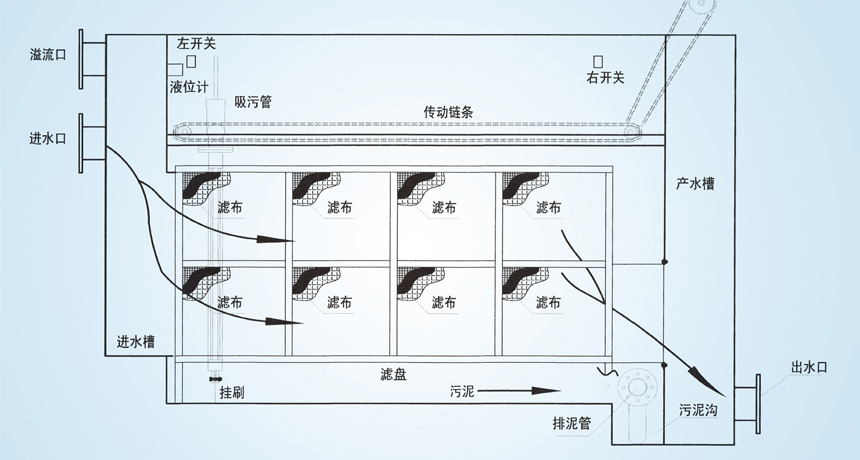

一种固定式滤布滤池，主要包括储水池，所述储水池内设置滤布过滤装置和反冲洗装置，所述滤布过滤装置主要包括若干并列排布的由滤布围成的矩形滤腔，所述滤腔底部通过集水管与储水池侧壁的补偿水槽底部连通；所述反冲洗装置主要包括设置在储水池外的自吸泵以及与自吸泵连接设置在储水池内的吸盘，所述吸盘设置在滤腔的外围，吸盘中心连接竖直设置的动力推杆。
