宿松科远绿能有限公司生物质供热项目
宿松科远绿能有限公司宿松生物质供热项目2X35t/h生物质蒸汽锅炉全自动软化水装置及取样加药装置
设备出力：2X35t/h
用途：锅炉用水
运行情况：优
时间：2021-04-16 | 阅读量：488 | 来源：鲁泉水处理http://www.jnluquan.com
工程概况：
本工程全自动软化水处理系统的来水水源采用生活饮用水。
全自动软化器进水要求：
进水压力：≥0.25Mpa 进水流量：35~66m³/h（其中运行：≥35m³/h，反洗：≥66m³/h）
全自动软化器出水要求：
浊度：≤5.0 硬度：≤0.03mmol/L PH值：8.0~9.5 溶解氧：≤0.1mg/L
工艺流程：
本工程全自动软化水处理系统工艺流程如下：

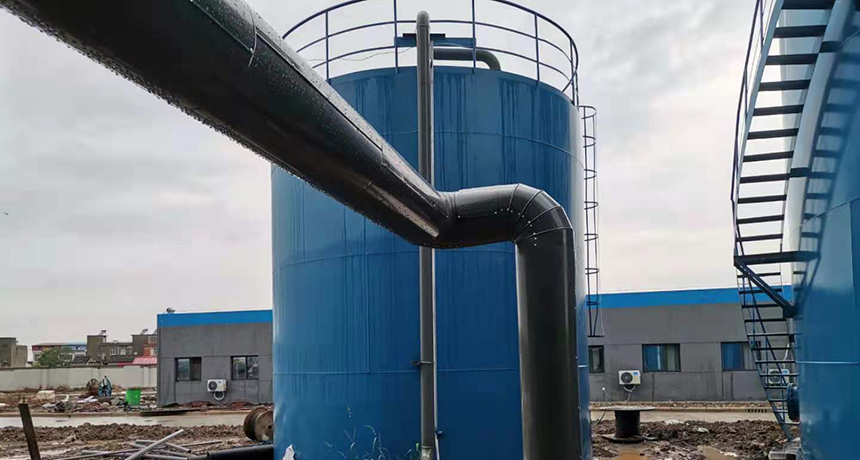

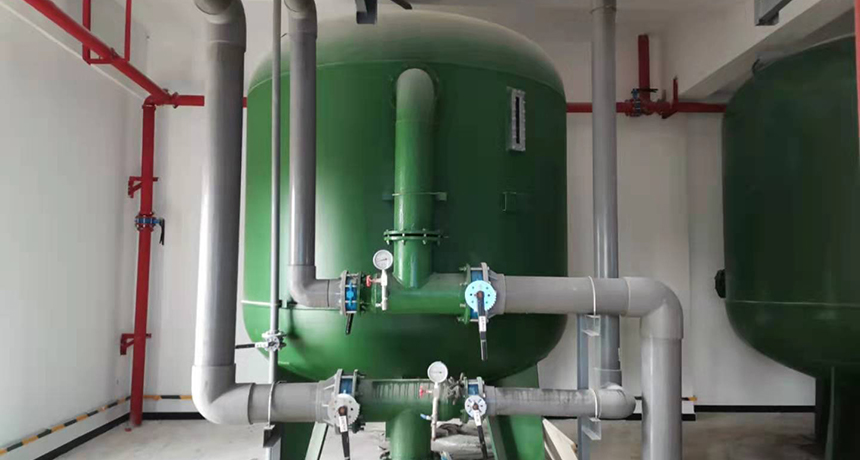

原水箱-原水泵-多介质过滤器-全自动软水器-软化水箱-除氧泵-用水点。

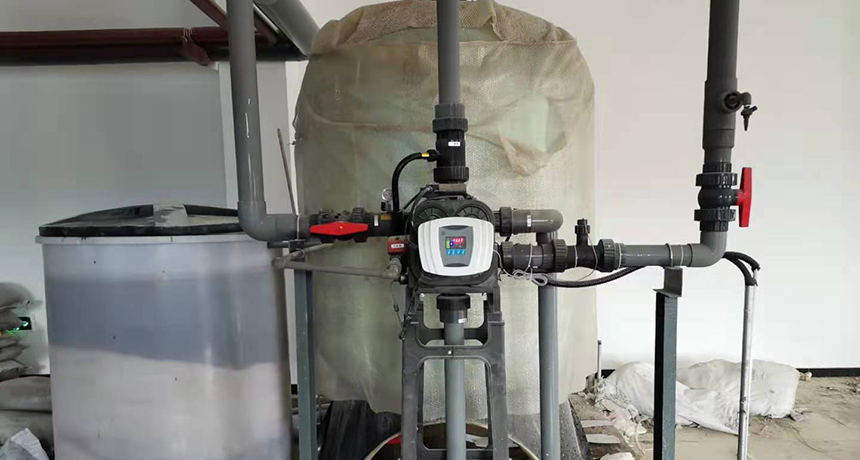

全自动软化水设备由离子交换器、控制器和溶盐箱三部分组成，在离子交换器内装一定的离子交换树脂，当含硬度的原水流过离子交换树脂时，发生如下离子交换反应：
Na2-R（树脂）+Ca2+---Ca-R+2Na+
Na2-R（树脂）+Mg2+---Mg-R+2Na+
原水中的硬度成分（主要是钙镁离子的碳酸盐和硫酸盐）经离子交换反应基本上可以全部被截留，从而使出水硬度达到要求。经一定时间的交换反应，当树脂交换容量接近饱和时，即在控制阀的操作下，进行反冲洗，并随后用盐水对树脂进行再生。以上的离子交换过程，盐再生过程，反冲洗过程均有控制阀控制自动完成，从而最大限度的保证各过程的完整性和高效率，达到稳定连续的出水和保证出水水质的目的。反应如下：
CaR+2Na+----Ca2+ +2NaR
MgR+2Na+---Mg2+ +2NaR
全自动软化水处理系统设计正常出力为2X40t/h。
炉水磷酸盐加药装置：
设置一台溶液箱（带有电动搅拌器、溶解筛网框、铰接盖、液位开关和每个罐所需的所有连接）溶液箱的尺寸以满足一台锅炉连续工作24小时所需的量，最低容量为1.0m³。
设置3台计量泵（2用一备，加药点在2台生物质锅炉汽包），根据最小强度和最大流量条件，确定每个加药泵的尺寸。每个磷酸盐加药泵参数不低于Q=0~30L/h，P≥2.0Mpa.
炉水加磷酸盐装置内设有就地和远传型热工检测仪表、控制设备及热工安装材料。就地控制冲量。远控/就地能启停加药泵。
汽水取样装置：
锅炉装设合理的取样头，并带一次关断门。
2台生物质锅炉共设置一套取样冷却器，分别用于取样点：给水（除氧水X1）、炉水X2。每个取样冷却器至少包括冷却水箱、入水管道、法兰盖、出水管道、汇流槽及若干冷却盘管，可以有效的提高水质分析的准确性，同时设备之间连接点简单。
取样保证每个取样点流量在500-700mL/min时，样品能冷却到30-40℃以下，满足DL/T665-2009《水汽集中取样分析装置验收导责》的要求。取样器管为不锈钢，壳体材质不低于1Cr18Ni9Ti。取样冷却管一般选管径φ12X2，接口焊接，冷却水接管径φ32X2.5，采用法兰连接。
所有冷却器需要集中布置在一个框架内，整体需包含支架、水槽、阀门等。
