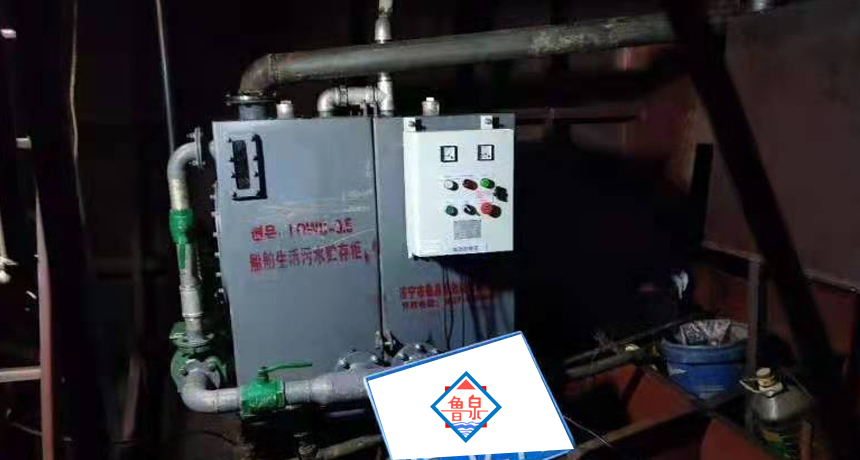

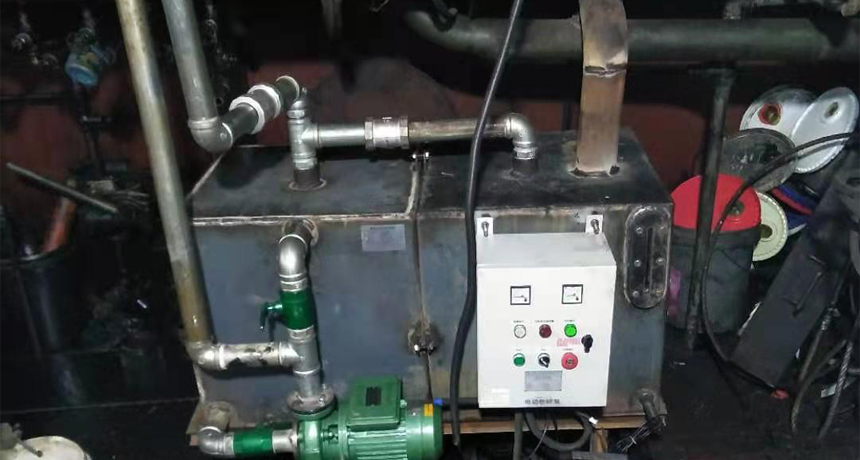

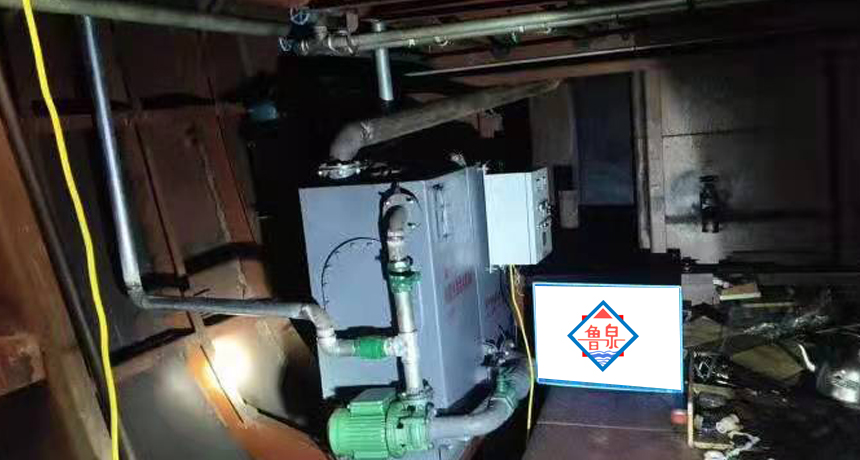

船用生活污水贮存柜LQWC-0.5型

  • 箱体:两箱

  • 配套:监控

  • 应用:货船/拖船

设备概况

船用生活污水贮存柜LQWC-0.5型两箱体主要作为收集、贮存内河运输船舶上的生活污水,并将贮存柜内的污水抽吸到码头的粪便接收装置。本产品适宜内河400总吨以下的内河船舶使用。
时间:2021-03-24 | 阅读量:255 | 来源:鲁泉水处理http://www.jnluquan.com
船用污水设备、本系列贮存柜可用于内河船舶上,贮存船舶上产生的生活污水,并具有冲洗、粉碎和将残渣排出舷外的功能。原污水固体残渣经污水入口管路进入贮存柜,污水或残渣在贮存柜内积聚到一定的液位后,可将污水或污泥通过排岸接头送到岸上接受设施。

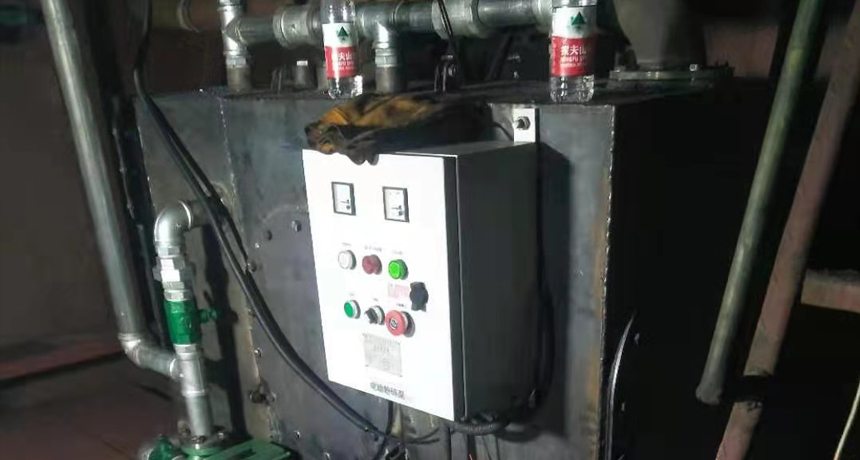

本污水贮存柜主要由箱体、液位计、液位变送器、粉碎泵和防污染监控装置等组成,具有贮存粪便、液位显示、液位报警、抽吸粪便排给岸上接收设施和 GPS 和北斗定位功能,具备紧急情况下一键辅助报警功能,能上传船舶基本信息和地理位置。本产品适宜内河 400 总吨以下的内河船舶使用。

本生活污水污染系统按《钢制内河船舶船舶建造规范》(2009)及(2012)修改通报和《内河船舶法定检验技术规则》2019的要求进行设计。
本船为单机、单舵内河钢制干货船,航行于A级航区。

一、生活污水贮存柜安装在船舶左舷,主要设备:
1.1 主机         1台
型号:LQWC-0.5 功率1.5KW  电压:220V
1.2 防火罩       1个
型号:LQ-50型
1.3 接口:
本船50球阀3个,国际标准排放接口1个。
1.4电器设备
配套粉碎泵:型号1CWF -11 扬程11米,电动机型号:Y90S-2-H,电控箱型号:QC.电制电压AC220V,监控设备型号:GW3010.电制电压AC12V,船用电缆型号:CEF/SA 2X1.5

二、技术说明
2.1 本装置分为两个箱体组合,两个箱体内部连通,集中收集。
2.2 污水来源于卫生间,由收集管路进入箱体,进行粉碎循环。
2.3 两个箱体分部设有50mm清洗口一处,需清洗时人工用清水冲洗。
2.4 排放口应高于甲板300mm,靠近外弦内侧,应加装国际标注排放接口。
2.5 两个箱体连通的透气口安装管系应高于甲板350mm,靠近外弦内侧,应加装防火罩。

三、本计算书依据:《内河船舶法定检验技术规则》(2019)
生活污水贮存柜容积
 根据《内河船舶法定检验技术规则》5.2.2.2
 V = 10-3·f·p·D·q =0.9m3
      式中:f-营运条件系数,取0.5
      p-船上人员,2人
      D-需容纳生活污水的天数,取6天
      q-每人每天产生的生活污水量,70L
      V = 10-3*0.5*2*6*70= 0.42 m3
 设生活污水贮存柜,容积为0.50m3,满足使用要求。
